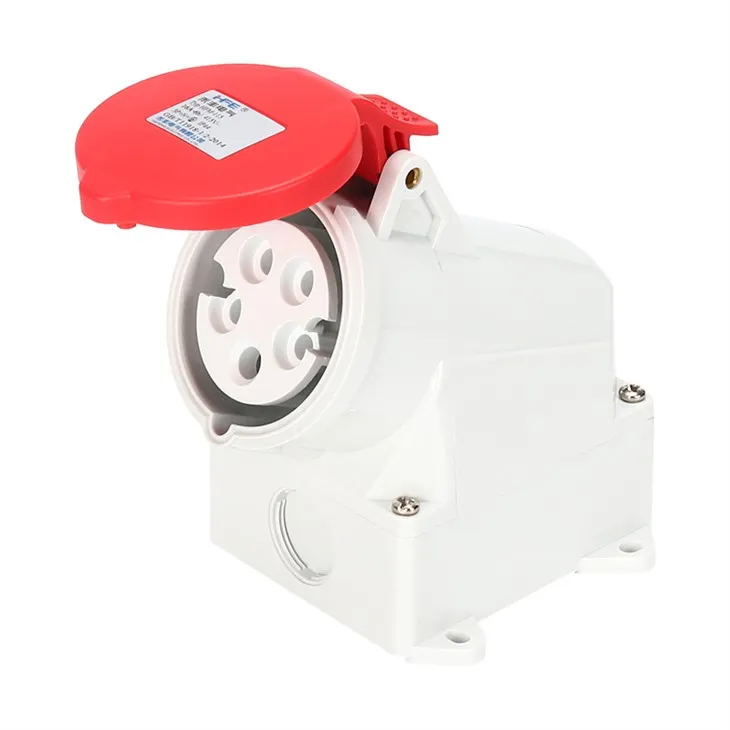

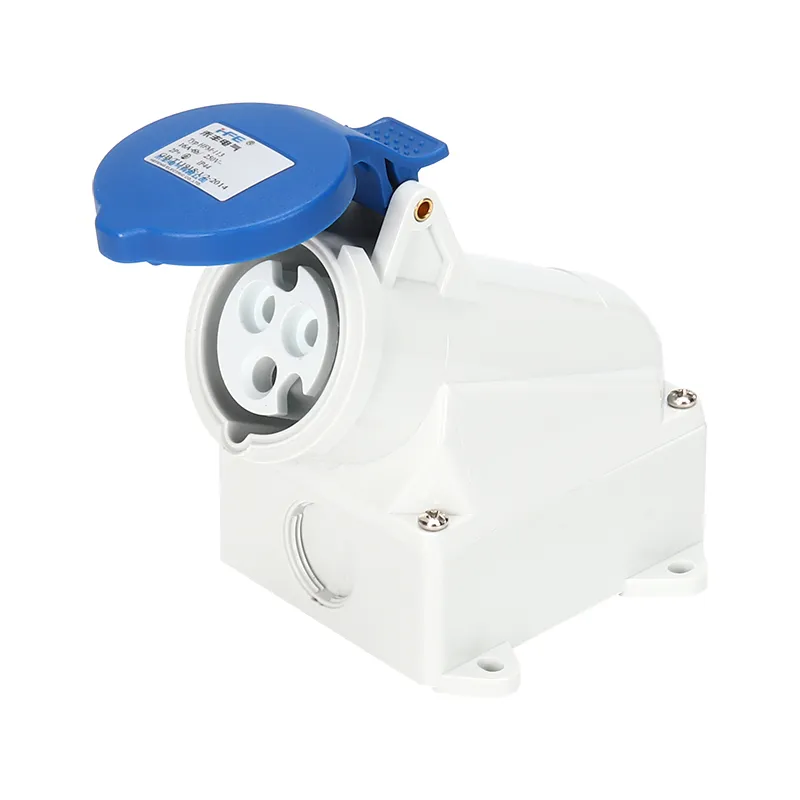

IEC 60309 Индустриални контакти
Общи текущи спецификации за промишлени щепсели и контакти:
1. Съгласно стандарта IEC60309 (стандарт на Международната електротехническа организация) и Китай (стандарт GB), той е разделен на 16A, 32A, 63A, 125A според тока.
2. Съгласно потребителския интерфейс на САЩ, текущите спецификации са 20A, 30A, 60A, 100A.
Zhejiang Hefeng Electric Co., Ltd. е един от най-надеждните производители и доставчици на индустриални контакти iec 60309 в Китай. С богат опит, горещо ви приветстваме да закупите висок-клас iec 60309 индустриални гнезда за продажба тук от нашата фабрика. Всички OEM продукти са с високо качество и ниска цена.
Подробности за продукта
Общи текущи спецификации за промишлени щепсели и контакти:
1. Съгласно стандарта IEC60309 (стандарт на Международната електротехническа организация) и Китай (стандарт GB), той е разделен на 16A, 32A, 63A, 125A според тока.
2. Съгласно потребителския интерфейс на САЩ, текущите спецификации са 20A, 30A, 60A, 100A.
3. Съвместимост между различните спецификации
- IEC и GB стандартните 16A продукти са съвместими с американските UL стандартни 20A индустриални щепселни и контактни продукти
- IEC и GB стандартните 32A продукти са съвместими с американските UL стандартни 30A промишлени продукти за щепсели и контакти
- IEC и GB стандартните 63A продукти са съвместими с американските UL стандартни 60A промишлени щепселни и контактни продукти
- Продуктите на IEC и GB стандарт 125A са съвместими с промишлени продукти на щепсел и контакт на САЩ UL стандарт 100A
Технически параметър
|
Име на продукта |
контакт за стенен монтаж |
||
|
Текущ |
16A/32A |
||
|
Позиция на контакт със земята |
Стандартно: 4h,6h 2h, 3h, 7h, 9h, 10h, * налична е персонализирана позиция на контакт със заземяване |
||
|
Ltem код |
16A |
3 пинов (2P+E) |
HFM-113/HFM-113-4 |
|
4 пина (3P+E) |
HFM-114/HFM-114-4 |
||
|
5 пинов (3P+N+E) |
HFM-115/HFM-115-4 |
||
|
32A |
3 пинов (2P+E) |
HFM-123/HFM-123-4 |
|
|
4 пина (3P+E) |
HFM-124/HFM-124-4 |
||
|
5 пинов (3P+N+E) |
HFM-125/HFM-125-4 |
||
|
Степен на защита |
IP44 |
||
|
Напрежение |
110-130V~,220-250V~,380-415~,415V~ |
||
|
Стандартен |
EN/IEC 60309-1/2 |
||
|
Сертификация |
CE, ROHS, TUV, CB |
||

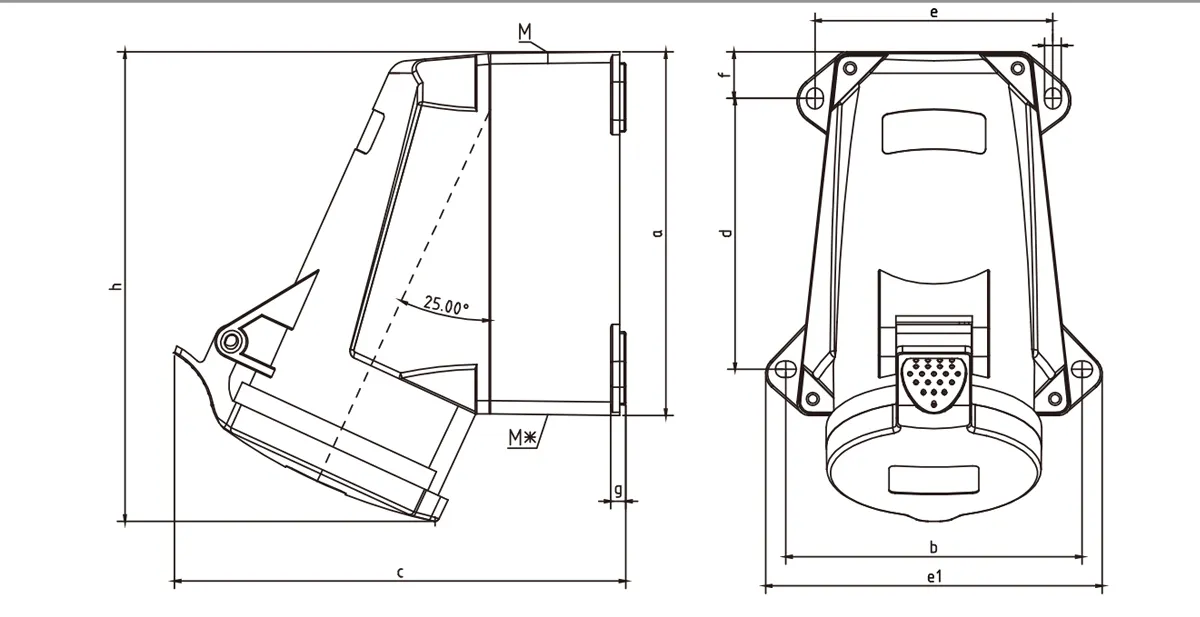

Размери
|
Текущ |
16A |
32A |
||||
|
брой полюси |
3 пинов (2P+E) |
4 пина (3P+E) |
5 пинов (3P+N+E) |
3 пинов (2P+E) |
4 пина (3P+E) |
5 пинов (3P+N+E) |
|
a |
95 |
95 |
95 |
122 |
122 |
122 |
|
b |
88 |
88 |
88 |
99 |
99 |
99 |
|
C |
128 |
133 |
138 |
151 |
151 |
159 |
|
d |
64 |
64 |
64 |
90 |
90 |
90 |
|
e |
78 |
78 |
78 |
80 |
80 |
80 |
|
e1 |
102 |
102 |
102 |
113 |
113 |
113 |
|
f |
15.5 |
15.5 |
15.5 |
16 |
16 |
16 |
|
g |
5.2 |
5.2 |
5.2 |
5.2 |
5.2 |
5.2 |
|
h |
130 |
130 |
130 |
159 |
159 |
159 |
|
i |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
|
m |
M25 |
M25 |
M25 |
M32 |
M32 |
M32 |
|
M* |
1个M25 Запушалката може да се отреже. |
1个M32 Запушалката може да се отреже. |
||||
|
Напречно-сечение на кабела (m m²) |
1~2.5 |
2.5~6 |
||||
※ Възможно е персонализиране за специални напрежения, места за заземяване, цветове и др.
